易驅CV3300系列315KW高性能通用型變頻器在采石船上的應用
一、簡介： 此案例介紹易驅變頻器CV3300系列315KW矢量變頻器在連續負載突變的情況下依然能夠拖動兩臺93KW8極電機帶載連續正常工作且工作數據符合電機設計范圍內
二、工作原理
采石機以幾十個金屬背簍焊接在履帶上繞在良滾筒之間，通過電機輸出軸作為動力進行圓周運動，調整履帶的傾斜度進行向前向下進行采石，當采到密集的大石頭時，電機間接就會受到強大的的阻力，就會產生沖擊電流，甚至發生堵轉。
三、易驅變頻器CV3300系列優勢
1、采用TI高速電機控制專用DSP處理器，高速、準確的完成復雜的矢量計算，實現電機的完全解耦。
2、采用先進的電機模型算法，0.5Hz可輸出150﹪額定轉矩，穩速精度0.5﹪，調速范圍1:100.
3、標配RS485接口，支持MODBUS通訊協議，可以和上位機如觸控屏、PLC等組網通訊。
4、完善的保護措施
可實現過壓、欠壓、輸入缺相、輸出缺相，過載、過熱、過流、外部端子故障、通訊故障、電流檢測錯誤、電機調諧故障等近20種故障的保護，可靠性更高。
四、易驅變頻器通訊參數設置
CV3300系列變頻器參數設置
參數編號 | 名稱 | 設定值 |
F1.00 | 控制方式 | 1VF控制 |
F1.01 | 運行命令通道選擇 | 1端子運行命令 |
F1.11 | 加速時間1 | 50s |
F1.12 | 減速時間1 | 60s |
F2.28 | 停機方式 | 1自由停機 |
F6.00 | 多功能輸入端子DI1 | 36 FWD |
F6.01 | 多功能輸入端子DI2 | 37 REV |
F6.02 | 多功能輸入端子DI3 | 16 三線式模式 |
F6.09 | FWD/REV運轉模式設定 | 2 三線式運轉模式1 |

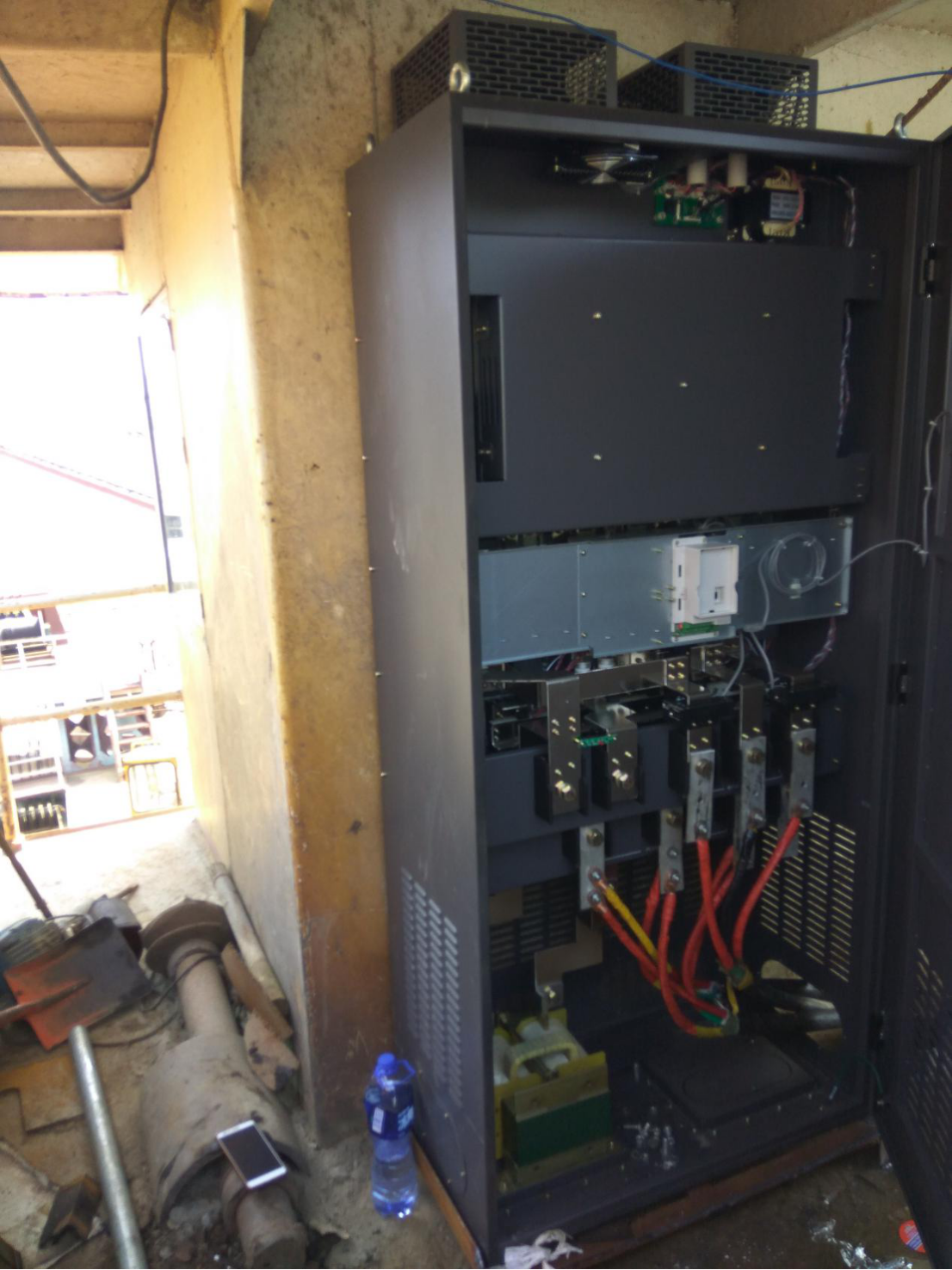

五、現場工況和應用圖片
結束語：在電網惡劣的環境以及突變的負載下（發電機容量略?。?，CV3300先進的阻波限流功能使得突變負載得到完美控制，從而帶突變負載連續運轉不跳閘。輸出電流以及母線電壓趨于平穩無波動。運用易驅變頻器不但很好控制而且增加了輸入電源的容量節省了成本！贏得了客戶的信任??！
